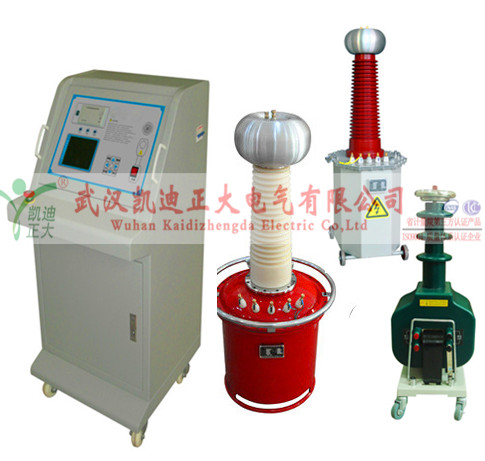

凱迪正大試驗變壓器整流變壓器變比測試儀技術原理解析
作者：廖工來源：武漢凱迪正大電氣有限公司日期：2020-07-20 10:43:00閱讀：
凱迪正大試驗變壓器整流變壓器變比測試儀技術原理解析
試驗變壓器的低壓繞組在里面而高壓繞組在外面的設計道理
變壓器高電壓繞組的排列方式，是由多種因素決定的。但就大多數變壓器來講，是把低壓繞組布置在高壓繞組里面。在主要是從絕緣方面考慮的。理論上，不管高壓繞組或低壓繞組怎么布置，都能起變壓作用。但因?yàn)樽儔浩鞯蔫F芯是接地的，由于低壓繞組靠近鐵芯，從絕緣角度容易做到。如果將高壓繞組靠近鐵芯，則由于高壓繞組電壓很高，要達到絕緣要求，就需要很多的絕緣材料和較大的絕緣距離。這樣不但增加了繞組的體積，而且浪費了絕緣材料。再者，由于變壓器的電壓調節是靠改變高壓繞組的抽頭，即改變其匝數來實現的，因此把高壓繞組安置在低壓繞組的外面，引線也較容易。
小貼士
變壓器大修時的項目及內容
①吊出器身，檢查器身（鐵芯、線圈、分接開關及引線）；
②檢查項蓋、儲油柜、安全氣道、熱管油門及套管；
③檢修冷卻裝置及濾油裝置；
④濾油或換油，要時干燥處理；
⑤檢修控制和測量?jī)x表、信號和保護裝置；
⑥清理外殼，要時油漆；
⑦裝配并進行規定的測量和實驗。
整流變壓器變比測試儀又稱特種變比測試儀。凱迪正大新推出的第三代專業變比測試設備，可用于電力系統的三相變壓器測試，特別適合于Z型繞組變壓器、整流變壓器和平衡變壓器測試。
儀器采用了大屏幕液晶顯示，全中文菜單及漢字打印輸出，人機界面友好，功能完善，操作方便，是電力系統、變壓器生產廠家和鐵路電氣系統進行變壓器變比、組別、極性、以及角度測試的理想儀器。針對Z型（曲折型）接線的結構及原理，采用普通的變比組別測試儀和特殊的測試方法進行變壓比及接線組別測量，達到了令使用者滿意的效果，保證了試驗數據的真實準確。
本變壓器變比測試儀輸入單相，內部采用功率模塊產生三相電源輸出到變壓器的高壓側，可進行三相變壓器或其它特種變壓器變比、誤差及組別或角的測試，另外本Z型繞組變壓器還能提供一組相差90°的二相電源輸出，可進行逆斯科特變壓器的變比及相位差測試。
