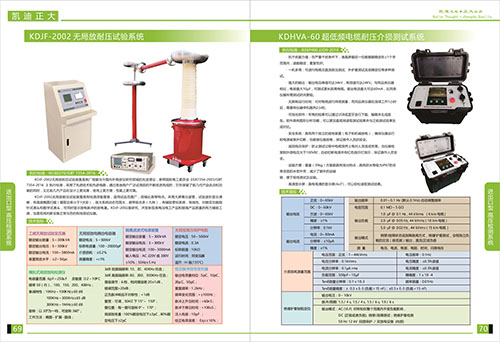

上次給大家介紹了進出口型 高壓檢測系統電纜震蕩波局放定位系統，今天要給大家分享的是KDJF-2002無局放耐壓試驗系統和KDHVA-60超低頻電纜耐壓介損測試系統。

首先來介紹KDJF-2002無局放耐壓試驗裝置是我廠根據當今國內外局放儀研究領域的高新理論，參照國際電工委員會《GB7354-2003/GBT7354-2016》執行標準，采用了高新技術和高新電路，通過各地用戶廣泛試用后不斷改進而成，它在保留了前幾代產品優點和功能的同時，又比前幾代產品在設計上更完善，使用上更方便，性能上更可靠。

KDJF-2002五局放耐壓試驗裝置具有檢測靈敏度高，適用試品范圍廣，信噪比高等特點。采用大屏幕示波管，試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，有線性，對數雙功能指針表頭和數字式表頭，可同時顯示放電脈沖的放電量。KDJF-2002是研究，開發新型高電壓電工產品和提高產品質量的有力負載工具，也是現場判斷設備正常與否有效測試儀器

工頻無局放試驗變壓器

額定輸出容量：5~300KVA

額定輸出電壓:5~300KV

額定輸出電流：100~3000mA

裝置局放水平：≤2~50pc

五局放電耦合電容器

額定電壓：5~500KV

標稱電容量：100~20000pF

介質損耗：≤2%

測量精度：<±1%

隔離濾波式電源裝置

額定輸出容量：5~300KVA

額定輸出電壓：5~30KV

額定輸出電流：100~3000mA

輸入電壓：AC 220V或380V

±10%，50HZ±5HZ

無局放高壓保護電阻

額定電壓：50~500KV

額定電流：0.3A

標稱阻值：10KΩ

運行時間：同變壓器

溫升；H級（135℃）

接下來介紹的是KDHVA-60超低頻電纜耐壓介損測試系統

凱迪正大KDHVA-60超低頻電纜耐壓介損測試系統抗干擾能力強，在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。一機多用;可進行電纜交直流耐壓測試，外護套測試及故障定位等多種測試，強大的輸出，輸出電壓峰值可達34KV,有效值可達24KV，與同類儀器相比，電容最大10μ，可測試更長距離電纜。輸出電流最大可達60mA,比同類儀器所需測試時間更短。無限制運作時間，可對電纜進行持續測量，而同類儀器在連續工作1小時后，需要將儀器停機散熱2小時，可視化軟件，大多數結果可以通過USB或藍牙進行下載，編輯并生成報告，軟件具有圖形分析功能，可以更加直觀地讀取測試結果并與之前測試結果生成對比，安全系統，具有兩個獨立的接地裝置（電子和機械放電），確保儀器運行時電源被意外切斷，也能使儀器放電，保證操作人員的安全，運輸方便，重量（39kg）方面都具有突出特點，具有防水等級為IP67的非常堅固的水密外殼，減少了額外的運輸箱，便于現場測試及運輸。高清顯示屏,j具有高清的顯示屏（4×3”）,可以輕松讀取測試結果。

輸出電壓：正弦：0~65KV,DC:0~60KV，方波：0~65KV，精度;±1%,分辨率0.1KV，電流：0~80mA,分辨率;≤10μA，精度;±1%,輸出頻率：0.01~0.1Hz（默認0.01Hz）-自動調整頻率

電阻范圍;0.1MΩ~5GΩ,輸出負載：1.0μ[email protected]，44KVrms（6km電纜） 2.0μ[email protected]，44KVrms（10km電纜），5.0μ[email protected]，44KVrms（15km電纜）

輸出模式：燒穿/故障狀態或故障跳閘方式，絕緣/護套測試。全程獨立負載的交流（極低頻）輸出。直流（正或負極），測量電壓，電流，電容，電阻時間，閃絡電壓

介質損耗測量范圍;電壓范圍：正弦：1~44KVrms,電壓分辨率;0.1KVms.電流分辨率：0.1μArms,負載范圍：500pF~10μF,測量分變率：0.1×10-3

測量精度;±0.3×E-3（負載<15nF）

絕緣護套缺陷定位;輸出電壓：0~10KV 脈沖/周期；1:3/4s,1:5/4s.1:5?6s.1:9?6s

輸出模式：AC（VLF）對稱和整個范圍內不受負載影響。DC（正極或者負極），燒穿/故障測試；絕緣護套檢測，50Hz,12kv 回授保護/雙放電設備內部
