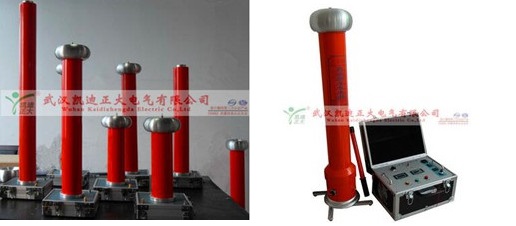

武漢凱迪正 KDZG系列便攜式直流高壓發生器采用中頻倍壓電路，率先應用最新的PWM中頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器具備了高品質、便攜式，并能承受額定電壓放電而不損壞。



     該系列便攜式直流高壓發生器具有負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優于行業標準。



    限流電阻功能是當試品擊穿或閃爍時,起到了限止電流的作用,從而不損壞試驗設備。便攜式直流高壓發生器限流電阻使用方法:只要將限流電阻一端M10螺母擰到便攜式直流高壓發生器倍壓筒頂部,高壓輸出線螺栓上即可。如果要串接高壓微安表(另選購SWB-V型表),只要將微安表底部M10螺母擰在限流電阻的另一端即可。如果使用智能直流高壓發生器時,試品是氧化鋅避雷器、普閥式避雷器和高壓開關等電力設備時,可以不用限流電阻。即凡是小電流、小電容試品,可以不用限流電阻。電力電纜、變壓器、電機等大電容試品,應在高壓回路內串接限流電阻做試驗,保護試驗設備。

　



    KDZG-II系列便攜式直流高壓發生器性能參數

    電源：?jiǎn)蜗嘟涣?0赫茲220伏±10％

    電壓測量精度：數顯表±（1.0 %讀數±0.2KV）

    電流測量精度：數顯表±（1.0 %讀數±2）

    波紋系數：≤0.5％

    電壓穩定度：隨機波動，電源電壓變化±10%時≤1％

    過載能力：空載電壓可超出額定電壓10％使用十分鐘最大充電電流為1.5倍額定電流

    工作方式：間斷使用，一次連續時間最長為30分鐘



    工作環境

    溫度：-10～40℃

    相對濕度：室溫為25℃時不大于85％（無凝露）

    海拔高度：1500米以下



    帶電容負荷能力：被試品電容量無限制，可用1.5倍的額定電流充電

    結構特點：環氧玻璃鋼電氣絕緣倍壓筒，空氣絕緣、無泄漏之慮

    操作箱特點：高精度0.75UDC--1mA單觸按鈕（精度≤1.0％）最適合氧化鋅避雷器試驗

    過壓保護采用撥碼設置，一目了然。立臥兩用型國際標準機箱,現場更方便
