避雷器是電力系統中的重要電力設備之一。氧化鋅避雷器大量被采用因?yàn)橛幸韵聝?yōu)點

    1.優良的非線性伏安特性：正常工作電壓下其電阻值很高，實際上相當于一個絕緣體，而在過電壓作用下，電阻片的電阻很小，殘壓很低。

    2.響應速度快,無放電時延響應速度為納秒級。

    3.陡波響應特性好

    4.動作穩定,內部無間隙,乃污穢,可用于高海拔地區

    5.結構簡單,可靠,可在線監測避雷器的老化性能。

    但正常工作電壓下，由于氧化鋅避雷器閥片長期承受工頻電壓作用而產生劣化，沖擊電壓、內部受潮或絕緣支架絕緣性能不良、表面污穢等原因的影響也會導致氧化鋅電阻片性能劣化.影響電網的安全穩定。為保證避雷器正常工作和維護電網的安全穩定運行.須對避雷器進行交接試驗和預防性試驗。

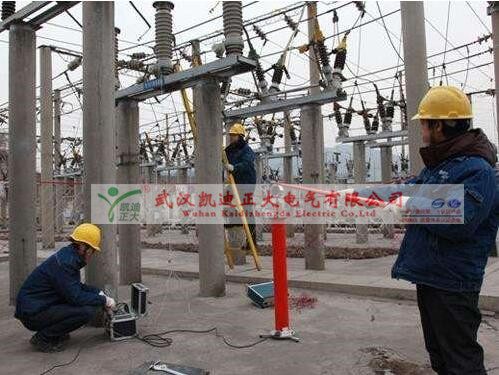

　 氧化鋅避雷器直流高壓試驗主要是檢查氧化鋅電阻片是否受潮、確定其動作性能是否符合要求。由于現場條件、天氣條件、試驗接線等主客觀條件的影響，試驗數據有可能產生較大的偏差，甚至出現錯誤的數據，對避雷器運可能會出現誤判。因此在現場試驗時應綜合分析現場條件，發現干擾點，采取有效措施，盡可能的降低試驗偏差，為判斷避雷器投入運行提供可靠依據，氧化鋅直流耐壓試驗采用便攜式直流高壓發生器。



　　經過分析直流高壓試驗的原理和試驗過程，影響試驗結果幾個原因有：表面泄漏電流、試驗接線、雜散電流、直流高壓發生器儀器自身以及其他設備的干擾等等等。下面針對每個原因具體分析并提出解決方法。

    1. 雜散電流采用了高壓屏蔽線

　　尖端放電引起的雜散電流和空氣中的雜散電流還是會通過試驗線和加壓處線夾流入微安表.使泄漏電流的測量值偏大。特別是在進行高電壓等級的多節避雷器試驗時.由于避雷器本體較高.拆除引線費時費力.而且拆除時又容易對避雷器造成損傷.所以現場試驗時通常采用不拆引線的試驗方法。由于使用了高壓屏蔽線，空氣中的雜散電流得到了很好的抑制.而對于尖端放電引起的雜散電流.可以采用將高壓加壓處的線夾和法蘭用絕緣帶包纏的措施.通過這種處理，在天氣狀況不好的情況下也可以使泄漏電流的試驗值明顯減小。

　  2. 表面泄漏電流

　　現場試驗時.經常有這樣的情況：往往測試結果接近合格數據，后通過用酒精把氧化鋅避雷器表面進行清潔，過后再測試就合格。這原因是應為流過微安表的電流不僅有避雷器內部電阻片的泄漏電流還包括了避雷器表面泄漏電流，所以在進行避雷器試驗時我們應當充分考慮表面泄漏電流的影響。對此可以采取在避雷器電流測試端距法蘭兩到三個傘裙處加裝屏蔽環的方式.屏蔽環連接到電流測量線外屏蔽層上，電流測量線的芯線連接到微安表.避雷器的表面泄漏電流將通過微安表的外殼引人大地.這樣可以很好的排除表面泄漏電流的影響。此時的試驗對高壓加壓線沒有要求?？梢圆捎闷帘尉€也可以采用普通的導線。

　　3. 試驗接線

　（1）試驗儀器與被試避雷器接地引線的要求

在進行直流lmA參考電壓U1mA與0.75U1mA下的泄漏電流測量時.應用專用線從試驗儀器的接地和被試避雷器的接地相連后再引入就地接地樁。此種做法就是防止試驗儀器的接地和被試避雷器的接地存在較大的電位差時，從而抬高直流lmA參考?jí)弘奤，直接影響測量數據。假設正常直流發生器試驗儀器輸出的直流lmA參考?jí)弘姙閁，施加在避雷器的電壓為，避雷器接地與儀器接地的電位差電壓為U2，所以有：U= U1+ U2。當用專用線從試驗儀器的接地和被試避雷器的接地相連后U2接近零，可以忽略不計，所以U= U1。此時儀器上輸出的電壓數據值U和施加在被試避雷器的的電壓U1相等，儀器上數值能真實反映實測值。

　 （2）加壓線與避雷器本體距離

　　在進行直流lmA參考電壓U1mA與0.75U1mA下的泄漏電流測量時.應盡量用絕緣帶或絕緣繩將高壓加壓線拉起至距避雷器本體有足夠的距離.此時高壓加壓線與避雷器本體的夾角應大于75度。此種做法主要是為了減小避雷器表面泄漏電流的影響.此外當高壓加壓線距避雷器傘裙或低壓端距離不足時.高壓加壓線對傘裙或低壓端放電.可能會造成絕緣擊穿.甚至引起直流高壓發生器的損壞。
