便攜式直流高壓發生器是用來做直流耐壓試驗的基本設備。直流耐壓試驗和工頻耐壓試驗是檢驗電氣設備、電氣裝置、電氣線路和電工安全用具等承受過壓能力的主要方法。直流耐壓試驗可通過不同試驗電壓時泄漏電流的數值、繪制泄漏電流—電壓特性曲線。直流耐壓試驗：能有效地發現絕緣受潮，臟污等整體缺陷，并能通過電流與泄漏電流的關系曲線發現絕緣的局部缺陷。由于直流電壓下按絕緣電阻分壓，所以，能比交流更有效地發現端部絕緣缺陷。同時，因直流電壓下絕緣基本上不產生介質損失，因此，直流耐壓對絕緣的破壞性小。另外，由于直流耐壓只需供給很小的泄漏電流，因而所需試驗設備容量小，攜帶方便。



    下面拿避雷器直流耐壓試驗為例，說明便攜式直流高壓發生器的使用方法：

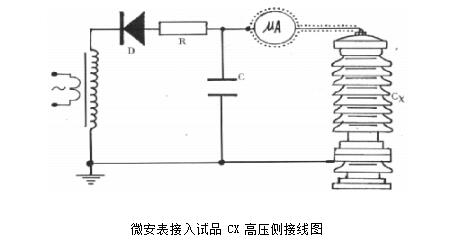

    a.一般測量時，當便攜式直流高壓發生器接好線后，先把聯接試品的線懸空，升到試驗電壓后讀取空試時的電暈和雜散電流I，然后接上試品升到試驗電壓讀取總電流Ⅰ1；試品泄漏電流：Io =Ⅰ1—I’ b.當需要精確測量被試品泄漏電流時，則應在高壓側串入高壓微安表(見下圖)

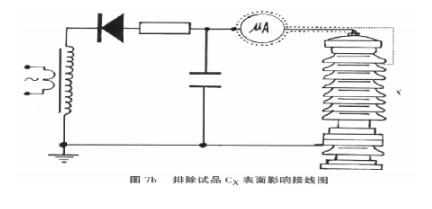

    b.微安表須有金屬屏蔽，應采用屏蔽線與試品聯接。高壓引線的屏蔽引出應與儀表端的屏蔽緊密聯接。如果試品表面污穢要排除試品表面泄漏電流的影響可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接(見下圖)。





    c.對氧化鋅、磁吹避雷器等試品接地端可拆開的情況下，也可采用在試品的底部(地電位側)串入電流表進行測量的方式。 當要排除試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接(見下圖）



    對于氧化鋅避雷器等小電容試品一般通過測壓電阻放電時間很快。而對電纜等大電容試品一般要待試品電壓自放電至試驗電壓的20％以下，再通過配套的放電棒進行放電。待試品充分放電后掛好接地線，才允許進行高壓引線的拆除和更換接線工作。如做容性負載試驗時，一定要接上限流電阻。
