干式高壓試驗變壓器使用方法及注意事項
作者:凱迪正大股份來源:武漢凱迪正大電氣有限公司日期:2015-10-23 09:15:00閱讀:
干式高壓試驗變壓器使用方法及注意事項
1、使用武漢凱迪正大電氣有限公司專業生產干式高壓試驗變壓器、帶測量繞組變壓器、帶串接繞組變壓器
前,須詳細閱讀變壓器的使用說明書和與之配套的控制箱(臺)的使用說明書。根據說明接好連接線,接地線應良好接地。
2、武漢凱迪正大電氣有限公司專業生產干式高壓試驗變壓器控制箱(臺)的電源分別為交流220V、380V兩種,經調壓器輸出到變壓器的低壓側輸入端。經過變比輸出連續可調至額定電壓值。

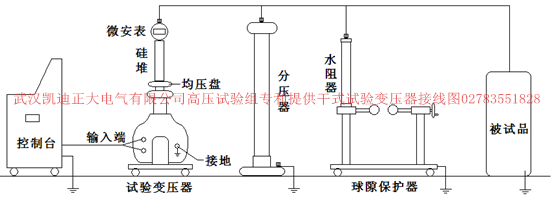

3、從干式升壓變壓器的安全和高壓試驗的嚴謹性來考慮,避免設備或試品受到破壞。本廠可提供如下圖所示的成套設備以滿足用戶:
成套設備包括:高壓試驗變壓器、變壓器控制箱(臺)、分壓器、球隙保護器、放電棒、高壓油杯、高壓硅堆(直流試驗用)、數顯微安表(直流試驗用)。
4、當做直流耐壓或泄漏電流試驗時,可先將高壓硅堆、微安表、旋在高壓試驗變壓器的高壓輸出端上,然后逐漸升壓,即可進行直流試驗。

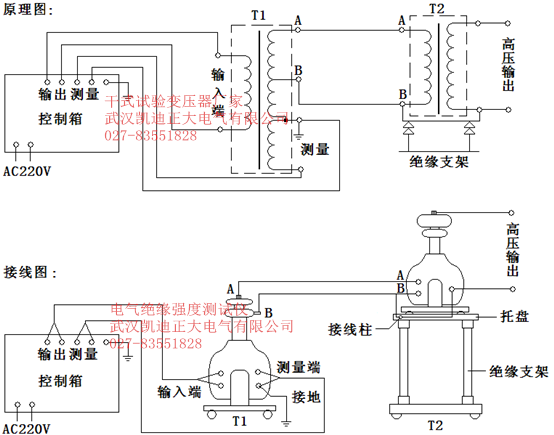

5、當兩臺試驗變壓器作串級連接時(原理圖如下),第1臺和第2臺的額定輸出電壓相等,其容量之比為2 :1,第2臺變壓器須放置在絕緣支架上,以保證絕對地絕緣,串接時要注意變壓器上的標記(參見接線方式示意圖),使其極性連接正確,以保證輸出預定的電壓。否則,輸出電壓為零。
注: (1)、若A、B接反,會造成高壓輸出為零(T1+T2=0),將A、B換位即可。
(2)、T2試變底盤,須與絕緣支架的托盤連接。
6、當不使用串級式接線時,此兩臺變壓器可各自作為獨立的干式試驗變壓器使用。
